NPS-XY-100A

兩軸XY壓電臺

單軸＞100 微米行程，亞納米級分辨率

滯后和線性誤差＜0.005 %

一階諧振頻率＞350 Hz

高帶寬（＞50 Hz），響應時間短

原位掃描和步進響應優化

產品描述

產品參數

資料下載

相關附件

產品描述
NPS-XY-100 壓電掃描柔性鉸鏈導向平臺，帶有集成的電容位置傳感器，具備亞納米級的分辨率和可重復性。
柔性鉸鏈導向機制的有限元分析將整個 100 微米范圍內的寄生角運動減少到了 25 微弧度以下。獨特的均衡安裝系統可確保來自安裝系統的應力降低，并將平臺的中心確立為坐標參考點。
NPS-XY-100 A 二軸 100 × 100 μm 平臺超殷瓦鋼板-由超殷瓦低膨脹系數合金（CTE 0.3ppm K-1）構成，能夠較大限度的減少熱漂移，在納米尺度上這是非常重要的。三點式運動學安裝。
NPS-XY-100 D 二軸 100 × 100 μm 平臺超鋁版-由鋁制成。其具有 XY-100 系列中優異的分辨率和較快的動態性能，且性?xún)r(jià)比高。四角式固定，安裝簡單。
特性
● 單軸 ＞100 微米行程，亞納米級分辨率
● 滯后和線性誤差 ＜0.005%
● 一階諧振頻率 ＞350 Hz
● 高帶寬（＞50 Hz），響應時間短
● 原位掃描和步進響應優化
應用
● 高精度顯微鏡
● AFM，SPM，NSOM
推薦控制器

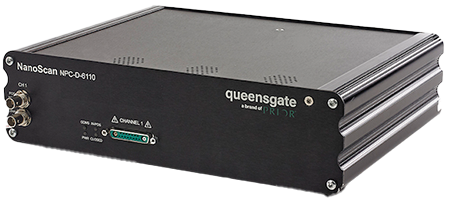

● NPC-D-6000?系列
?
?
?
?
?
?
?
產品參數
參數/型號 方向 材料 行程 μm 負載 kg 線性誤差 % 重復定位精度 nm
NPS-XY-100A
XY

殷瓦合金

100 × 100

1

0.005

0.6
相關附件
