網站首頁 > 產品中心 > 微型運動控制 > 壓電偏擺臺 > ZTT-30N

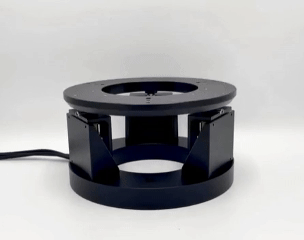

ZTT-30N

微型壓電偏擺臺

行程 (Z)：± 10 mm

行程 θ (XY)：± 9°

較小可移動增量 (Z)：2 nm

較小可移動增量 θ (XY)：＜ 0.1 μrad

重復定位精度 (Z)：± 200 nm

重復定位精度 θ (XY)：± 15 μrad

大推力/拉力：(Z) 30 N

鎖止力 (電源關閉時)：(Z) 33 N

產品描述

產品參數

資料下載

產品描述
TipTilt 微型壓電偏擺臺可沿 Z 軸，圍繞 X 軸和 Y 軸以納米級精度移動重達 2.5 kg 的負載。
模塊化系統中的所有產品均互相兼容，并可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和整定時間，以及靜止自鎖功能。
微型壓電偏擺臺基于精準而強大的 GO 平臺，這使得該平臺可承載重達 2.5 kg 的負載，并具有靜止自鎖功能。
平臺還可通過控制器和應用程序輕松軟件控制。C++ DLL 可輕松實現軟件的二次開發。
特性
● 行程 (Z)：± 10 mm
● 行程 θ (XY)：± 9°
● 較小可移動增量 (Z)：2 nm
● 較小可移動增量 θ (XY)：＜ 0.1 µrad
● 重復定位精度 (Z)：± 200 nm
● 重復定位精度  θ (Z)：± 15 µrad
● 推力/拉力：(Z) 30 N
● 鎖止力 (電源關閉時)：(Z) 33 N
產品參數
型號 ZTT-30N
定位
 行程 (Z) ± 10 mm
 行程 θ (XY) ± 9 °
 較小運動增量 (Z) 2 nm
 較小運動增量 θ (XY) ＜ 0.1 µrad
 重復定位精度 (Z) ± 200 nm
 重復定位精度 θ (XY) ± 15 µrad
運動性能
 推力/拉力 (Z) 30 N
 鎖止力 (電源關閉時) (Z) 33 N
 空載時的大速度 (Z) 8 mm/s
 大負載時的速度 (Z)  ＞ 1 mm/s
驅動類型
 基本模塊 PRECIBEO GO LS4545 線性平臺
機械性能
 頂部負載 2.5 kg
 直徑 150 mm
 高度 92 mm
其他
 線纜 2 m 線纜 (± 5 %) 帶 ix Industrial 接口的連接器
 材質 鋁





































































產品參數
參數/型號 行程 (Z) mm 行程 θ (XY) ° 較小可移動增量 (Z) nm 較小可移動增量 θ (XY) μrad 重復定位精度 (Z) nm 重復定位精度 θ (XY) μrad 大推力/拉力 N
ZTT-30N
± 10

± 9

2

＜ 0.1

± 200

± 15

(Z) 30 N
資料下載

產品資料

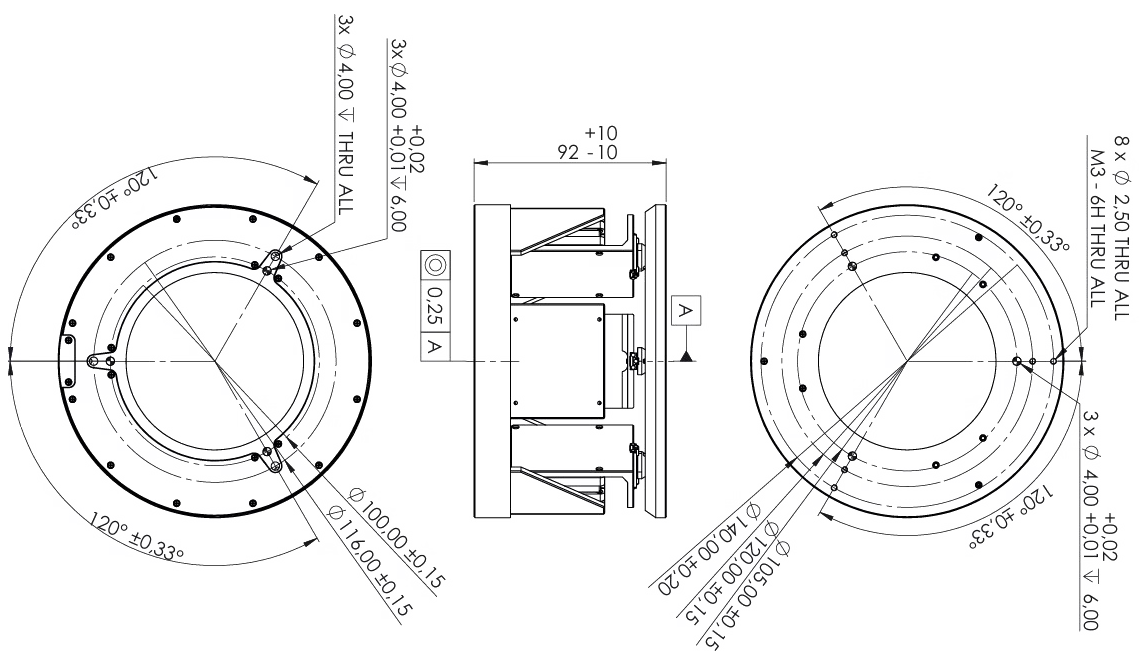

3D模型文件

STEP GO TipTilt

939.45KB

2025-12-15

下載
