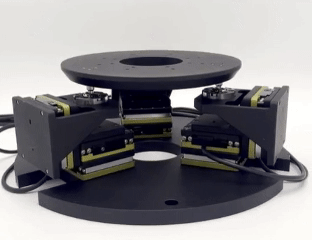

HEX1-15N

壓電6軸平臺

行程 (XYZ)：± 10 mm

行程 θ (XYZ)：± 10°

較小可移動增量 (XYZ)：2 nm

較小可移動增量 θ (XYZ)：＜ 0.1 μrad

重復定位精度 (XYZ)：± 200 nm

重復定位精度 θ (XYZ)：± 15 μrad

大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N

產品描述

產品參數

資料下載

產品描述
HEXStage 1 既可沿著也可圍繞 X、Y 和 Z 軸以納米級精度移動重達 2.5 kg 的負載。
模塊化系統(tǒng)中的所有產品均互相兼容，可以輕松地組合成多軸系統(tǒng)，提供平滑的連續(xù)運動、快速的步進和整定時間，并且在靜止時自鎖。
特性
● 行程 (XYZ)：± 10 mm
● 行程 θ (XYZ)：± 10°
● 較小可移動增量 (XYZ)：2 nm
● 較小可移動增量 θ (XYZ)：＜ 0.1 µrad
● 重復定位精度 (XYZ)：± 200 nm
● 重復定位精度 θ (XYZ)：± 15 µrad
● 大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N
產品參數
型號 HEX1-15N
定位
 行程 (XYZ) ± 10 mm
 行程 θ (XYZ) ± 10 °
 較小運動增量 (XYZ) 2 nm
 較小運動增量 θ (XYZ) ＜ 0.1 µrad
 重復定位精度 (XYZ) ± 200 nm
 重復定位精度 θ (XYZ) ± 15 µrad
運動性能
 大推力/拉力 (X) 10 N / (Y) 8 N / (Z) 15 N
 鎖止力 (電源關閉時) (X) 12 N / (Y) 10 N / (Z) 18 N
 空載時的大速度 (XYZ) 8 mm/s
 大負載時的速度 (Z)  ＞ 5 mm/s
驅動類型
 基本模塊 PRECIBEO GO LS4545 平臺
機械性能
 頂部負載 1 kg
 直徑 220 mm
 高度 85 — 105 mm
其他
 線纜 2 m 線纜 (± 5 %) 帶 ix Industrial 連接器
 材質 鋁





































































產品參數
參數/型號 行程 (XYZ) 行程 θ (XYZ) 較小運動增量 (XYZ) 較小運動增量 θ (XYZ) 重復定位精度 (XYZ) 重復定位精度 θ (XYZ) 大推力/拉力
HEX1-15N
± 10

± 10

2

< 0.1

± 200

± 15

(X) 10 N / (Y) 8 N / (Z) 15 N
資料下載

產品資料

3D模型文件

STEP GO HexStage 1

1.08MB

2025-12-15

下載
